DJ-GX02 根系图像分析系统
用途： DJ-GX02 根系分析测量系统是专业用于植物离体洗根后的根系分析，可以分析根系长度、直径、表面积、体积、根尖数、分叉数等， 广泛适用于根系形态学及构造研究；采用特定的双光源照明系统获取 高分辨率的黑白和彩色图像，非统计学方法测量计算交叉重叠部分根系长度等参数，分析结果准确度高。 利用软件色彩等级分析功能分析彩色图像，进而用于根系存活数量、根系生长和营养状况等相关研究；利 用软件的高级分析功能，可对根系图像进行根系连接分析，研究根系分支角度、连通性等形态特征；根系 拓扑分析， 研究根系连接数量、路径长度；根系分级伸展分析，记录根系整体等级分布情况，满足研究者 对植物根系不同类别和层次的研究。
应用领域
·植物生理学研究
·植物/环境生态学研究
·植物营养学
·农学、园艺学、林学等
测量参数
·根总长
·根平均直径
·根总面积
·根投影面积
·根总体积
·根尖数
·分叉数
·交叠计数
·根直径等级分布参数（长度、面积、体积、根尖计数）
·等间距或自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积、分叉数等 ·自动或自定义分析参数的显示范围，2 级可调

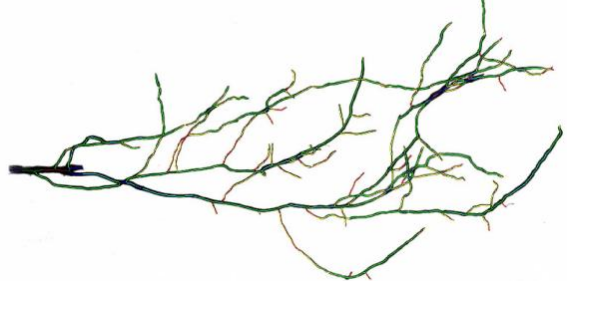

·根据颜色分析，计算根的长度、面积、体积、根尖计数、根系存活数量等（对根系颜色进行分类， 如 健康根和病害根，计算不同根系总长、总表面积、总体积、总根尖数等）
·根系链接（Link）分析，计算根系分支角度、连通性等形态参数（Link 分析可用于非完整根系，计算 出根系平均直径、平均长度、平均表面积、分叉角度的平均值、分叉总数、分叉的长度、表面积、平均 直径、角度、级别等）
·根系拓扑（Topology）分析， 计算链接数量、路径长度等参数， 需要根系完整（计算主根长度、所有 次级根总长度、平均直径、平均表面积； 每级分叉的下级总分叉数量， 每级分叉的总数量）
·根系发育（Development）分析，计算根系等级分布情况，需要根系完整（计算每个分级根系总长、平 均长度、平均直径、平均表面积等） 。
技术规格
分析软件 |
根系整体参数 | 总根长、平均直径、总表面积、总投影面积、总体积、根尖数、分支数和交叉 数等 |
直径分级分布参数 | 根长、表面积、投影面积、体积、根尖数等 |
根系颜色分析参数 | 分辨出正常或病态根系的根长、表面积、投影面积、体积、根尖数等 |
根系链接分析 （Link） | 根系分支角度、连通性等形态参数（Link 分析可用于非完整根系， 计算出根系 平均直径、平均长度、平均表面积、分叉角度的平均值、分叉总数、分叉的长 度、表面积、平均直径、角度、级别等 |
根系拓扑分析 （Topology） | 主根长度、所有次级根总长度、平均直径、平均表面积； 每级分叉的下级总分 叉数量，每级分叉的总数量，需要完整根系 |
根系发育分析 （Development） | 每个分级根系总长、平均长度、平均直径、平均表面积等，需要完整根系 |
图片类型 | 彩色、黑白 |
图片格式 | Tiff、JPEG、bmp 等 |
直径分级 | 最大间隔 16，等间隔或自定义间隔； 自动或自定义显示高度 |
缩放显示 | 1/32——32 |
灰度等级 | 0-255 |

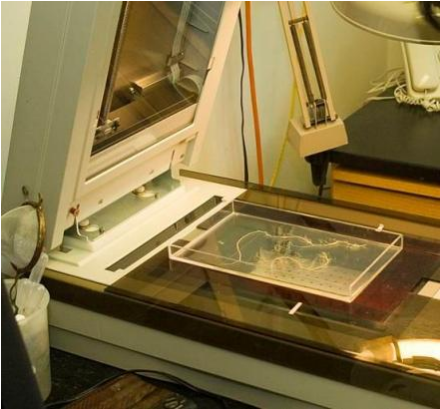

扫描仪 |
图片获取方式 | 高质量扫描仪， 不变形线性扫描 |
最大分辨率 | 12800 DPI |
最小分辨率 | 0.005 mm |
最大扫描面积 | 22*30 cm |
光源 | LED 双光源照明 |
电源 | AC 220-240V ，50/60Hz |
根系固定 | 高通透性根系盘，10×15cm ，15×20cm ，20×25cm，可定制 |
测量对象 | 清洗后的根系 |
数据存储 | 存储于计算机中 |
