产品介绍

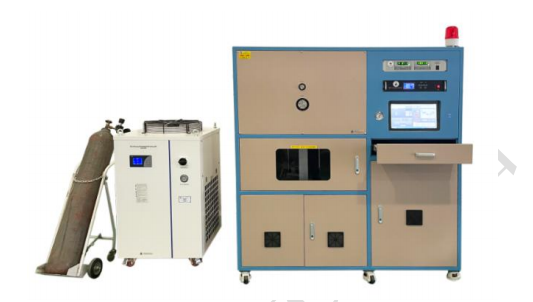

GSL-2000X-HV 是一款高温高真空气氛烧结炉，根据不同的加热元件模块，最高烧结温度可从1600℃到2000℃，此款烧结炉的真空度可高达10 -6Torr（分子泵）
功能特点
●超大口径的石英腔室和真空密封法兰系统，既可以作为箱式炉对大批量样品进行烧结，同时也可以在流动气氛和真空状态下快速加热样品。
●炉膛材料采用高纯氧化铝纤维，能最大程度减少能量损失
●炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和使用寿命
工作原理
加热炉利用电流使炉内加热元件发热，采用固态继电器进行电路控制，采用温度传感器（热电偶）检测炉内温度，热电偶检测到的温度反馈到控温仪表。智能控温仪可设置升温过程（升温速度），仪表采集到热电偶反馈的炉内温度信号，会通过 PID 调节输出合适的电压信号，固态继电器接收到仪表的输出信号，控制自身的通断时间从而达到调节炉内温度稳定的目的，使得高温炉按照控温仪设置好的升温过程进行升温。
技术参数
名称型号 | 高温高真空退火炉 GSL-2000X-HV |
结构特点 | • 采用 SS304 不锈钢真空腔体，尺寸：φ666mm×560mm H • 底部样品台电动升降，装卸样方便快捷 • 最高真空度：10-6 Torr • 最高工作温度：2000℃ |
基本参数 | • 电源：AC380V 50/60HZ • 功率：22 KW • 加热元件：石墨 • 加热空间尺寸：φ220× 280mm H • 理想放样空间尺寸：φ180mm×180mm H • 加热元件最高工作温度：2000℃ • 升温速率：室温-1000℃≤15℃/min，1000-1600℃≤10℃/min， 1600-2000℃≤8℃/min。 |
机械泵（选配） | · 型号：VRD-48 · 抽气口接口尺寸：KF40 · 抽气速率：（48m3/h）13.3L/S · 电机功率：1500 W · 极限压强 4×10-2 Pa |
分子泵（选配） | · 抽气速率：700L/s · 极限压强：6×10-6 Pa · 启动时间：≤9min · 额定转速：36000rpm/min · 冷却方式：水冷 · 抽气口接口尺寸：CF160 |
水冷设备（选配） | · 型号：CW-6300 · 输入电压：220-240V 50HZ · 水箱容量：45L ·水流量：70L/min |
气路系统（选配） | （通空气），预留 18 个进气和出气孔，上、中、下各分布 6 个气孔。 同时在进气和出气端共配置 3 个电磁阀，可以通过控制面板控制电磁 阀的通断，同时电磁阀出口处安装卡套接头，方便客户自己手动安装 电磁阀和腔体预留 18 个进气孔之间的连接方式。 • 其中在一路进气端安装有一个单向阀门。 |
真空度 | • 冷态下可达到的最高真空度（真空泵另购）： 8*10-6 Torr（采用分子泵机组，配套抽真空口 CF160 接口） 5*10-2 Torr（采用机械泵机组，配套抽真空接口 KF40 接口） |
温控系统 | • PLC+人机界面控制 • C 型热电偶进行测温和控制 • PID 控制 • 具有超温及断偶报警功能 • 控温精度：±1℃ • 可安装 PC 控制软件对数据进行实时采集（选配） |
控制系统 | 设备的抽真空、加热等操作全部在电脑上进行 |
外形尺寸 | 1850mm*1000mm*2080mm（长*宽*高） |
重量 | 约 620kg |
