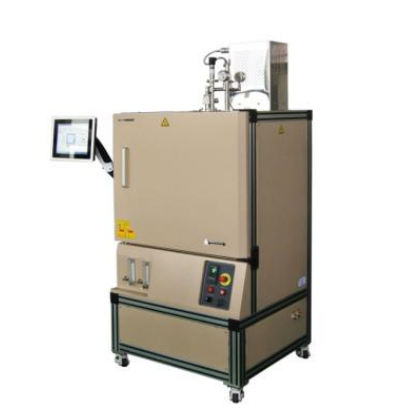

名称型号 | 箱式氢气炉 KSL-1700X-H2 |
功能特点 | ·双层不锈钢结构，最大限度的保证了真空和安全。 ·水冷前门和风冷外壳。 ·内置 H2 燃烧控制系统，如果控制器检测到燃烧器中没有火焰， 则蜂鸣报警并自动关闭气体输送阀。 ·安装有压力表、真空阀和两个浮子流量计，可随时检测气流大小及状 态。 |
基本参数 | 电源：AC220V/50HZ 单相 功率：9KW 腔体真空度：≤50Pa 工作温度：最高 1700℃（＜1h），1600℃（连续） 升温速率：0℃--1000℃≤10℃/min 1000℃--1600℃≤5℃ /min >1600℃≦2℃/min 加热元件：U 型钼丝 6 根 控制热电偶：B 型双铂铑热电偶 检测热电偶：B 型双铂铑热电偶 承载样品重量：最大 100Kg |
基本原理 | 加热炉利用电流使炉内加热元件发热，采用可控硅进行电路控 制，采用温度传感器（热电偶）检测炉内温度，热电偶检测到的温度 反馈到控温仪表。 智能控温仪可设置升温过程（升温速度），仪表采集到热电偶反 馈的炉内温度信号，会通过 PID 调节输出合适的电压信号，触发器接 收到仪表的输出信号，控制可控硅的电流输出大小从而达到调节炉内 温度稳定的目的，使得高温炉按照控温仪设置好的升温过程进行升温 |
压力控制器 | 安装有压力传感器和压力控制器。根据设置的压力限制，分别读取箱 内压力，控制进气和出气阀。可进行高、低压保护。 压力传感器量程：0-200KPa |
温控系统 | ·PID 控制，主温度控制器，可设置 30 段升降温程序，提供 1 级温 度报警保护。 ·采用欧陆仪表（Eurothern），控温精度可达：±0.1℃ ·辅助温度控制器从二次 B 型热电偶读取温度，监测所有过程中的温 度，并提供 2 级温度报警保护。 ·采用 FA-YD518P-AG 温度控制器。 ·内置超温报警、偏差报警和热电偶故障报警。 ·默认 DB9PC 通信端口。 |
真空系统 | 设备内部装有真空系统 型号：TRP-12 抽速：3L/S 机械压力表：-0.1-0.15MPa |
气氛控制系统 | 浮子流量计:控制氮气 量程：800-8000ml/min 浮子流量计:控制氢气 量程：800-8000ml/min 进出气接头：6.35mm |
水冷设备 （选配） | 型号：KJ-5300 水流速率：16L/min 水箱容积：12L 制冷剂：R22/R410-a 对炉体前门和顶部进行水冷 |
H2 气体燃烧控制系统 | ·点火装置：电阻丝加热点火 ·探测装置：通过检测电阻丝电流和出气端氢气流量判断燃烧 火 焰是否熄灭。 ·如 果 H2 没有正常燃烧，探测器将测探信号反馈给控制器，控制器 将将立即关闭 H2 的进气阀和出气阀。 ·安全阀出气口：φ30mm |
炉膛清洗 | ·炉膛清洗有手动和自动两种模式 ·自动模式为真空泵和进气系统自动切换工作，可设定清洗次数 |
防爆 | ·防爆设定为 2 级防爆措施： 电子压力变送器，设定排气压力，高于排气压力，排气阀打开加速泄气； 炉膛顶部安装防爆机械排气阀，设定开启压力（0.04mpa） ·密封方式：压紧 O 型圈+防爆铰链 |
产品尺寸 | ·L1000mm×W800×H1900mm ·炉膛尺寸：200×200×200 ·容积：8L |
重量 | 420KG |
质保期 | 一年质保期，终生维护（不包括密封圈、加热元件和石英管） |
